便携式X射线衍射仪XRD
一、产品技术原理\工作原理（1页）

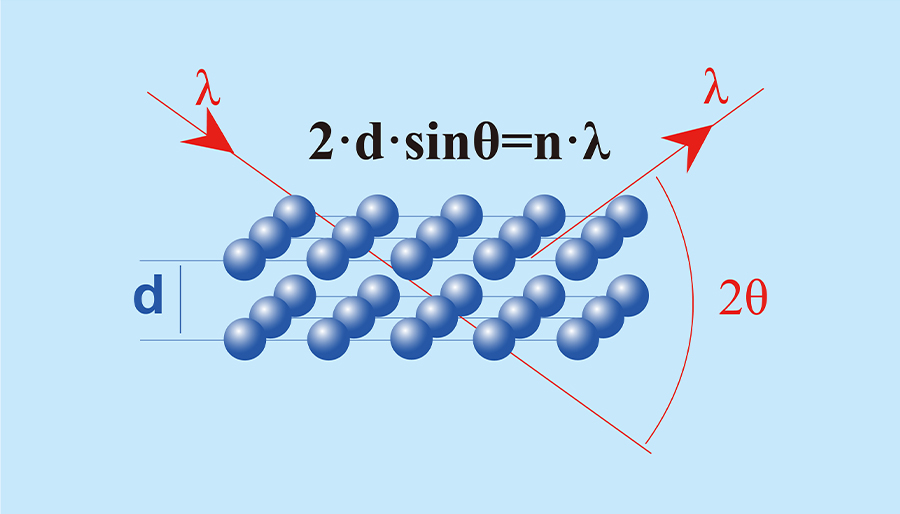

产品原理： （文字+图片）

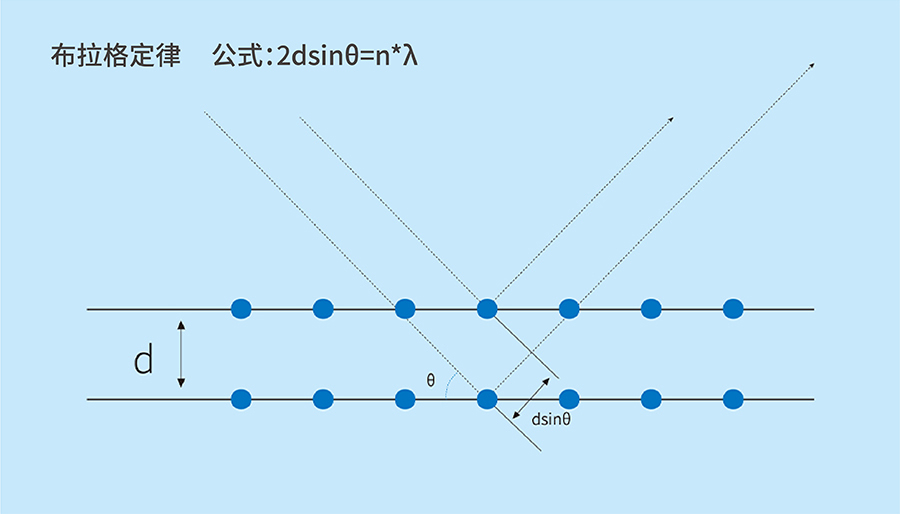

当一束单色X射线入射到晶体时，由于晶体是由原子规则排列成的晶胞组成，这些规则排列的原子间距离与入射X射线波长有相同数量级，故由不同原子散射的X射线相互干涉，在某些特殊方向上产生强X射线衍射，衍射线在空间分布的方位和强度，与晶体结构密切相关，这就是X射线衍射的基本原理。
工作原理： （文字+图片）
映SHINE便携式X射线衍射仪是为物相分析而研制的一款便携式X射线衍射设备。其融合XRD、XRF和计算机软件等多项技术，可快速对样品进行主要物相定性、定量分析、晶体结构分析、材料结构分析及结晶度测定，具有测试速度快、价格低、精准度高等优点。

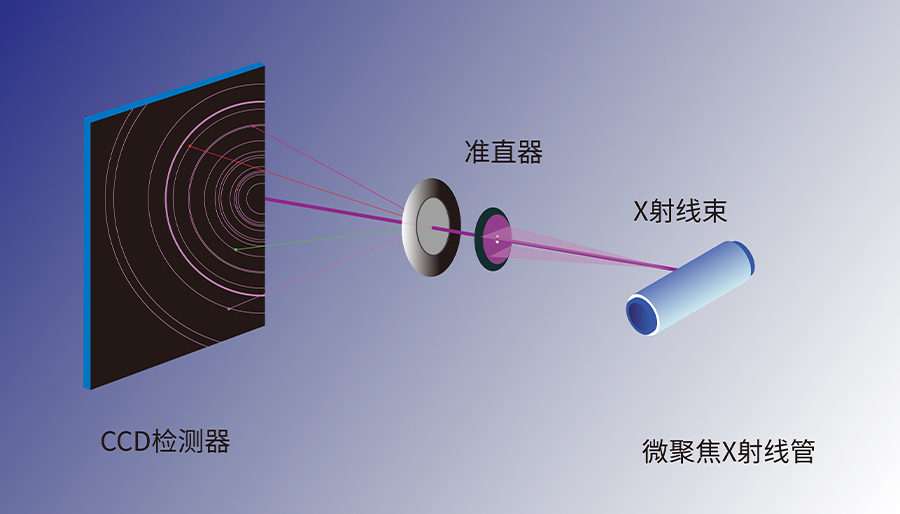

映SHINE在X射线束穿过样品的位置处使用透射几何技术，微聚焦X射线管发射X射线束通过准直器照射在样品池中的粉末颗粒，独特的振动系统使得粉末颗粒更多的晶面暴露在X射线束下，在满足布拉格定律时发生衍射现象从而在CCD上采集衍射图谱。样品池中的样品量固定不变，因此样品密度的变化不会影响分辨率。这个特点对于低密度材料尤其重要，如：药物样品，与基于反射几何技术的仪器相比，仪器在穿透性能固定的情况下可以获得更高的分辨率。

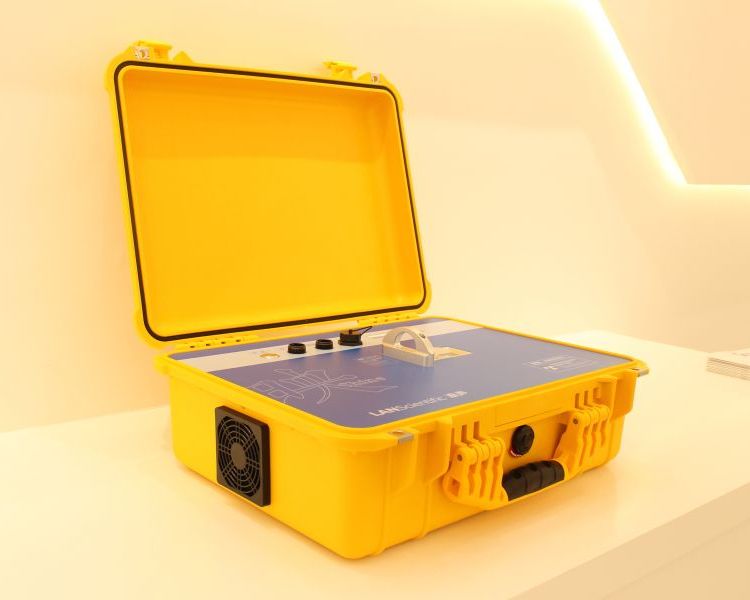

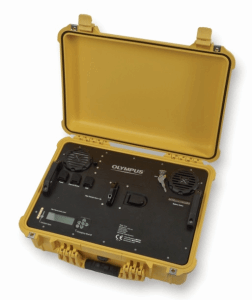

二、产品简介（文字+产品图+产品细节图）
映SHINE便携式X射线衍射仪是结合XRD、XRF和计算机软件等多项技术，自主研发的一款便携式X射线衍射设备。仪器通过对样品进行X射线衍射，分析其衍射图谱，获得材料的成分、材料内部原子或分子的结构或形态等信息（材料主要成分、次要成份或微量成份的全晶相ID信息），具有制样简单、无污染、快捷、测量精度高、能得到有关晶体完整性的大量信息等优点，是研究物质的物相和晶体结构的主要方法。
三、产品配置
映SHINE便携式X射线衍射仪包括冷却系统、、样品振动系统、核心部件系统、CrystalX物相分析系统。
冷却系统：
采用三级Peltier电子制冷，可有效保证探测器正常工作温度。
样品振动系统：
样品振动系统替代传统测角仪，在样品检测过程中，X光束和探测器均静止不动，而所检测样品通过磁性连锁装置高速振动，保证样品颗粒的随机性，以获取衍射信息。
核心部件系统(X光管、X射线准直器、探测器)
除了高智能、高效的软件系统，映SHINE仪器还采用高品质、高性能的核心部件，使仪器更加可靠、精确。
1、采用透射衍射几何技术，即X光束直接穿透样品，探测器接收的是透过样品的衍射光束而非传统台式机探测器接收的反射光束。
2、探测器采用二维CCD探测器，可有效识别衍射光束和荧光光束，对能量和位置极度灵敏，可同步进行XRD及XRF分析。

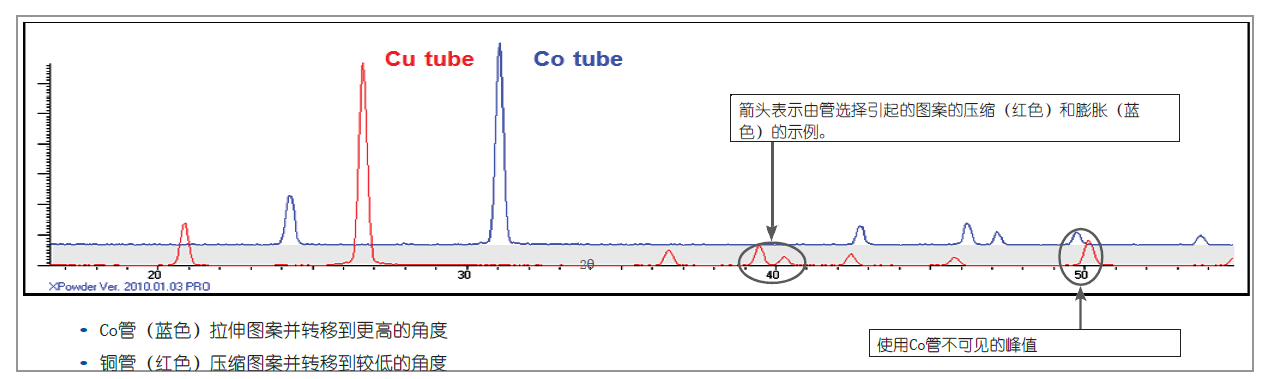

3、仪器配置集束微焦斑X射线管，可保证X射线良好的聚焦性，靶材标准配置为Cu或Co，并可根据检测样品情况选择使用Cr、Fe、Ni、Mo、Ag、W等。集束微焦斑X射线管保证了X射线良好的聚焦性。

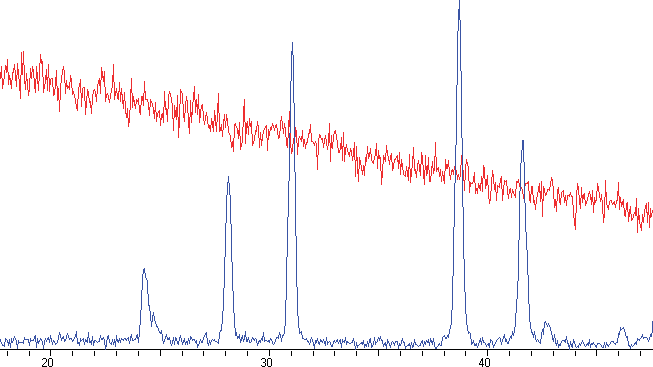

用Cu源（红色）和Co源（蓝色）收集的氧化锰

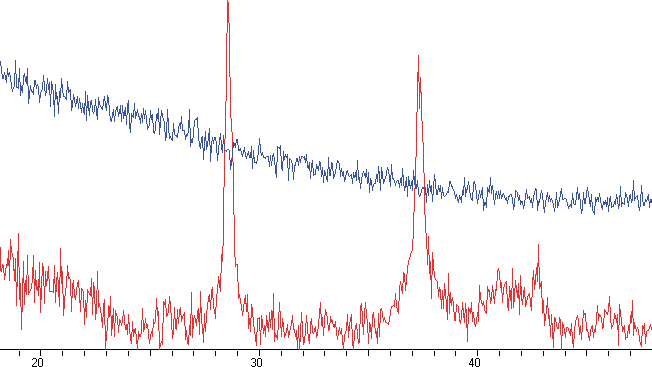

用Cu源（红色）和Co源（蓝色）收集富含铁氧化物的铁矿石
CrystalX物相分析系统:
CrystalX物相分析系统将XRD控制系统与物相分析系统完美结合，可简化图像平滑、寻峰、精修等工作，轻松实现一键出结果。
智能分析（应用案例或图片展示）
映SHINE便携式X射线衍射仪配备高性能CrystalX应用分析软件，可获得更高的灵敏度、更快的分析速度、以及更可靠的结果。

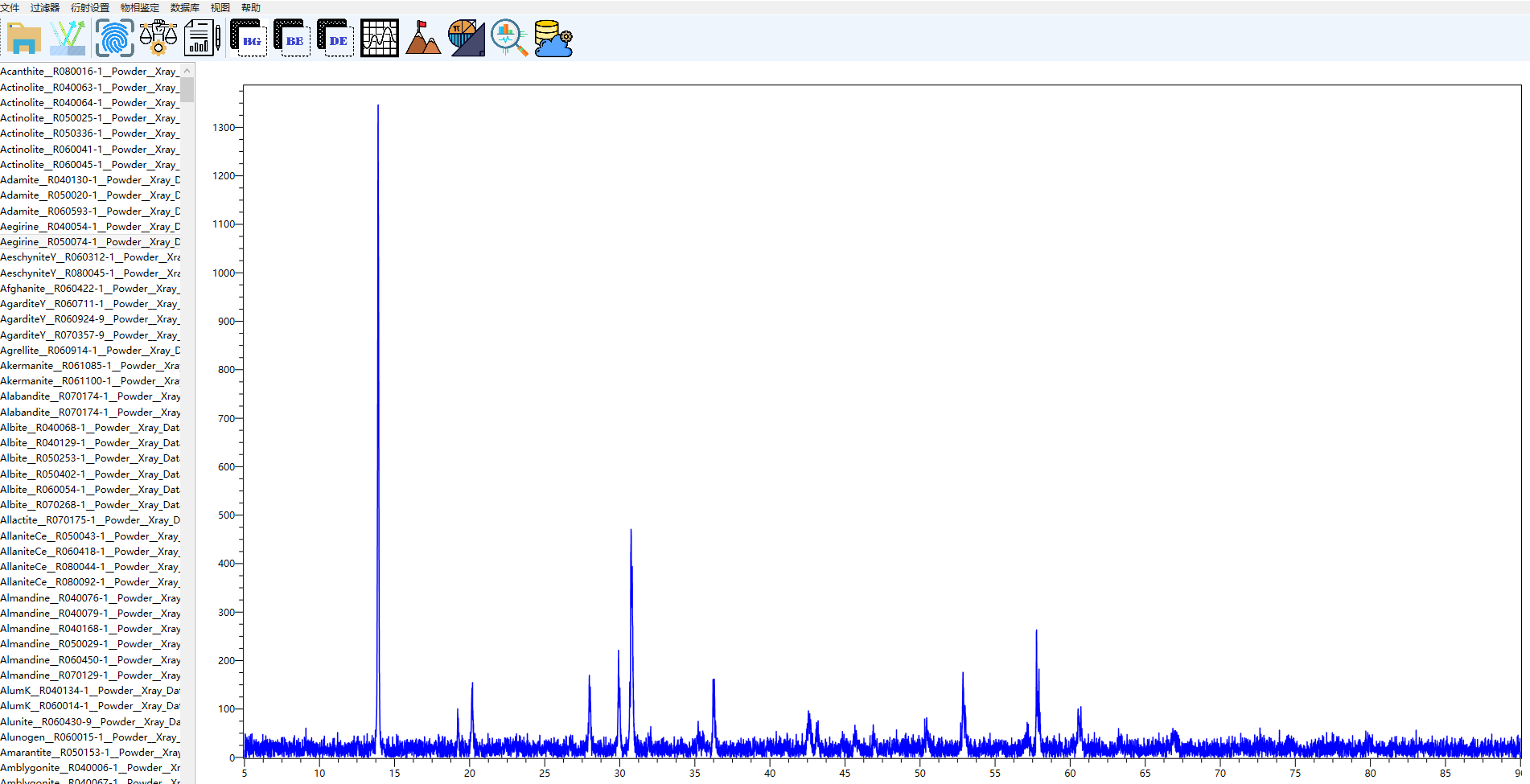

l 软件中集成了AMCSD矿石数据库、ICDD矿石数据库、ICSD矿石数据库,支持用户进行跨数据库物相匹配。（图）
l CrystalX分析软件，结合参考密度比率（RIR）定量分析法和衍射图谱分析工具，使得定量分析测试数据的准确性更高。
l 此外，映SHINE还可以多种文件格式提供XRD图案数据，从而可使用户方便地获得第三方项目中的XRD图案的判读信息，对衍射结果进行直观的分析。（图）
四、性能特点
1、便携式：仪器采用防水防尘箱一体机设计，无任何机械移动部件，轻便小巧，方便携带，可自由进行实验室/野外现场科学研究。
2、集成性：XRD与XRF 技术集成，在每次检测中，能够同时采集XRD和XRF的X射线光子数据，提供物质成分、物相及结构信息，从而促进检测结果更加精准。
3、简便性：仪器一键式操作，无需校正，自动检测，无需额外注意高压系统和水循环冷却系统（仪器无额外高压和水循环冷却系统）。
4、制样简单：单次分析仅需要15毫克左右的样品即可获得优质的检测结果，样品制备无需制片、压片、刮平等，3分钟即可完成样品制样（粉碎、滤筛、装样）。
5、数据传输：仪器通过USB, 蓝牙，WIFI与笔记本电脑实现高速连接，实时对映SHINE仪器进行控制及物相分析。
6、良好的环境适应性：专为地质考察而研制，仪器可防雾、防尘、防震动，能适应恶劣的使用环境。
7、安全性：专业的多重防护辐射处理，测量时仪器全方位无任何辐射泄漏。
五、技术参数 1页
重量 | 14Kg |
外形尺寸 | 48.5 cm × 39.2 cm × 19.2 cm |
激发源 | 集束微焦斑大功率X射线管，6-50KV管压/0-1000uA管流可自由调节，功率50W ，Cu靶材(标准)，Co、Cr、Fe、Ni、Mo、Ag、W靶（可选配） |
探测器 | 2048 × 256像素，2维3级Peltier致冷CCD |
XRF能量分辨率 | 145eV |
XRF检测范围 | 镁(Mg)到铀(U)之间的所有元素，CrystalX分析软件可自动根据分析出的元素进行物相筛查。 |
衍射范围 | 5-55°2θ |
CrystalX分析软件语言 | 操作语言包括中文、英语在内的多国语言 |
样品室颗粒要求 | 样品颗粒>100目，填充量约20mg |
数据打印 | 数据可采用EXCEL，PDF格式输出，用户可自定义创建专业报告：包括公司标志、公司地址、检测结果、光谱谱图及其他样品信息（如产品描述、产地、批号等） |
散热性 | 仪器配有专用的双向通风式散热装置，提高仪器散热性能，无需频繁等待探测器冷却。 |
定位系统 | 可结合内置的GPS经纬度数据及海拔高度数据，通过导入第三方GIS分析软件，构建元素含量地理三维分布图，快速评估出矿产储量或地质环境灾害区域。 |
l 快速分析富含铁的矿石，比如：石英、赤铁矿、针铁矿、磁铁矿
l 煤中的方解石-对方解石（CaCO3）进行定量分析
l 碳酸钾-分析碳酸钾，以对钾盐、岩盐、无水钾镁矾及钾镁矾等辨别出的矿物进行晶相识别和半定量分析。
l 石灰石和水泥-方便地对混有石灰石的普通矿石进行定量分析：α-石英、石棉矿石、方解石、白云石等。
测井/泥浆录井：对油田的页岩岩屑进行矿物识别和定量，以在地质导向和水平钻井的现场迅速获得反馈。简化了对特定矿物层进行“追踪矿脉走向”的工作。
l 硅酸盐
l 碳酸盐
l 粘土
l 黄铁矿
管线：对能量敏感的探测器可以优化峰背底，以辨别和定量管线中的腐蚀材料。还可以同时进行XRF测量，以快速辨别材料的元素成分。
l 方铁体（FeO）、赤铁矿（Fe2O3）、针铁矿（FeO(OH)）、黄铁矿（FeS2）
l 方解石（CaCO3）、文石（CaCO3）
尾矿：可以方便地对尾矿进行重新分析，以判断工厂的操作性能，或者对以往的项目进行评价。
l 在现场辨别爆炸物、熔融材料及催化剂。
l 辨别和定量可疑的危险材料：叠氮化物的季戊四醇四硝酸酯（PETN）、
l 黑火药的次氯酸钾（KClO 和KClO ）及硝酸钾（KNO ）、闪光粉的次氯酸钾（KClO ）及硅钙钪石。
l 在野外快速辨别含有绝缘材料的石棉。
l 快速辨别假冒药物。
l 对药品制剂和前体进行快速无损的指印分析。
l 对药物中的活性和非活性成份、外来成份或替代成份的存在状况及含量进行检测。
5. 锂矿石种类分析：
矿物名称 | Li2O (%) | 化学分子式 |
锂辉石 | 8.03 | LiAlSi4O6 |
透锂长石 | 4.5 | LiAlSi4O10 |
锂霞石 | 11.86 | LiAlSiO4 |
锂云母 | 7.7 | K(Li,Al)3(Si,Al)4O10(F,OH)2 |
磷锰锂矿 | 9.53 | LiMnPO4 |
铁锂云母 | 3.42 | KLiFeAl(AlSi3)O10(F,OH)2 |
锂蓝闪石 | 3.98 | Li2(Mg,Fe2+)3Al2Si8O22(OH)2 |
磷酸铁锂 | 9.47 | Li(Fe,Mn)PO4 |
锂磷铝石 | 7.4 | (Li,Na)Al(PO4)(F,OH) |
